設備展示-拓普森數控折彎機-小機高速
欠驅動CNC折彎機的特點：
1. 液壓驅動，操作靈活，安全可靠，易于加工較大工件。
2. 長時間使用后，剛性機械同步仍可保持高精度。
3. 中心壓力減少了中心力量不足的問題。
4. 后座采用直線導軌和滾珠絲桿，伺服電機驅動，速度快，精度高。
5. 快速加載中板可快速裝卸模具，防止掉入凹槽，安全高效。
6. 標準上下模采用整體熱處理，高精度加工臺可廣泛使用。
7. CNC系統采用日本NC9系統，帶電子手輪，操作簡便。
系統功能配置：
1.雙軸控制模式可保存200個程序。
2.簡單的操作。
3.具有雙軸和手輪控制模式。
4.Simpleangle計算模式，可以直接輸入公式。
5.鈑金延伸補償自動計算。
6.后張緊和低速彎曲功能。
7，折彎功能
8.距離/時間分配功能。
9.L / Dvalue修正功能。
10.延時器和過程延時器之間自動區別。
11.參數修改，各種報警圖形。
12.簡單校正原點大小。
技術指標
物品 | 單元 | TR10030 | TR3512 | |
公稱壓力 | ? | 100 | 35 | |
工作臺長度 | MM | 3000 | 1200 | |
鏡框距離 | MM | 2550 | 1000 | |
喉深 | MM | 400-410 | 200-250 | |
拉姆斯托克 | MM | 100-103 | 100-103 | |
最大開口高度 | MM | 370-375 | 370-375 | |
最大裝載高度 | MM | 250-255 | 250-255 | |
接近速度 | 毫米/秒 | 37-47歲 | 37-47歲 | |
彎曲速度 | 7.5-9.2 | 7.5-10.0 | ||
回程速度 | 47-66 | 47-55 | ||
缸數 | 3 | 1個 | ||
主電機功率 | 千瓦 | 7.5 | 3 | |
精確 | 滑塊重復精度 | MM | ≤±0.01 | ≤±0.01 |
滑塊的定位精度 | MM | ≤±0.02 | ≤±0.02 | |
重復測量后座的定位精度 | MM | ≤±0.02 | ≤±0.02 | |
工件平直度 | MM | 0.1 /米 | 0.1 /米 | |
彎曲角度誤差 | ＜±15 | ＜±15 | ||
凈重 | 公斤 | 6600 | 1700 | |
外形尺寸（長*寬*高） | MM | 3410 * 1560 * 2300 | 1320 * 1300 * 1900 | |
油箱容量 | 大號 | 95 | 33 | |
Last article：設備展示-拓普森數控折彎機-3米行程4米行程
Next article：先進的高質量焊接平臺-非標定制焊接工裝夾具
Related articles
重慶精密鈑金加工廠成本解析
鈑金...
鈑金去毛刺機
鈑金激光切割下料完成以后，切割面有毛刺不光滑現象，在高端醫療鈑金行業和特殊制造業，要做去除毛刺處理。我們這款專用機臺就能很大程度上保證產品的品質。...
激光數沖復合機
激光切割數沖一體機，有效解決數沖外形圓弧切割毛刺問題，激光切割磨具問題。極大的增加產品加工能力，效率高，質量優。...
臥式加工中心
...

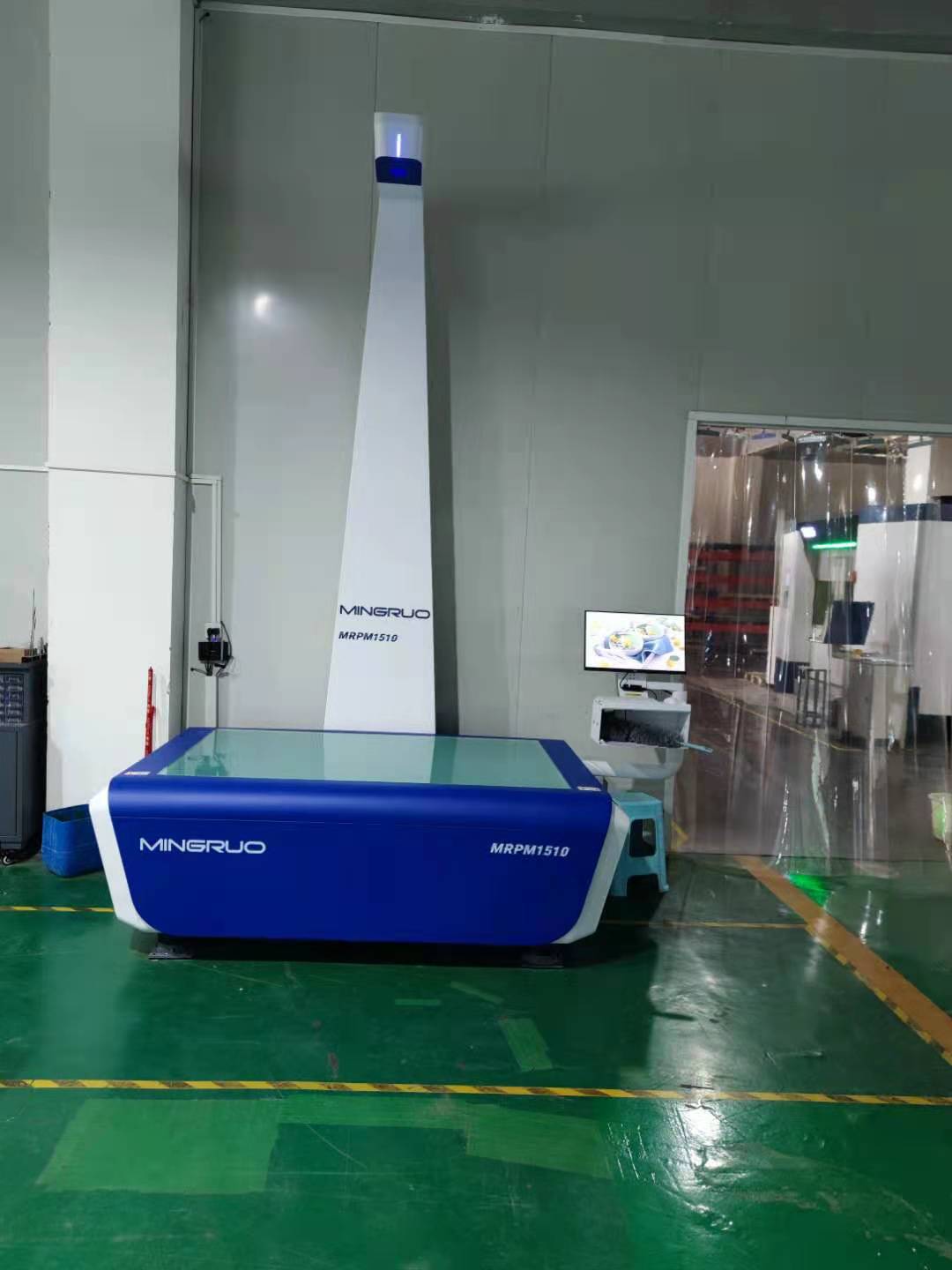

非標鈑金檢測設備利器
這個臺鈑金檢測設備，由重慶銘諾金屬科技有限公司多年自主研發，終于成功亮相。 設備的主要功能是，檢測激光下料，數控沖床下料以后，有個別的孔位偏差問題，導致鈑金品質不可控，品質檢...

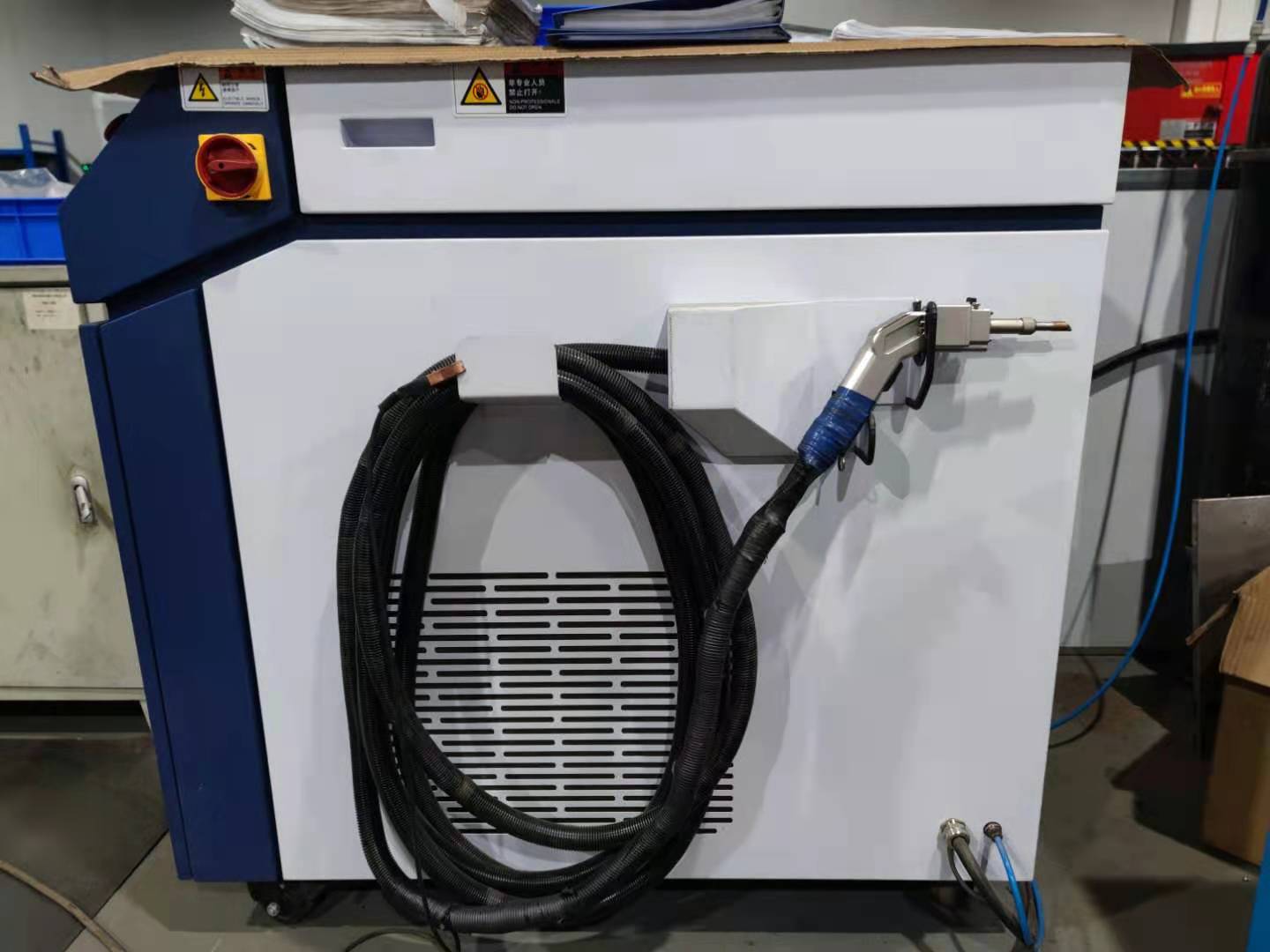

鈑金激光焊機
